En este artículo sobre celdas de batería de litio ternarias, exploraremos tres factores de forma diferentes:-cilíndrico, prismático y de bolsa-y su idoneidad para diversos escenarios de aplicación.
1. Celda de batería de litio ternaria cilíndrica
Las celdas de batería de litio ternarias cilíndricas son un factor de forma de batería común caracterizado por diámetros y alturas fijos. Estas células presentan una estructura simple que facilita la producción y aplicación en masa. Son ampliamente favorecidos en sectores como los vehículos eléctricos y las herramientas eléctricas debido a su rendimiento estable y costos moderados.
2. Celda de batería de litio ternaria prismática
A diferencia de las celdas cilíndricas, las celdas de batería de litio ternarias prismáticas presentan dimensiones y formas flexibles. Estas celdas se pueden personalizar para satisfacer las necesidades de aplicaciones específicas, acomodándose a diferentes requisitos de espacio y capacidad. Las celdas de batería de litio ternarias prismáticas gozan de gran prestigio en sectores como los sistemas de almacenamiento de energía y las fuentes de alimentación de respaldo por su excepcional densidad de energía y adaptabilidad.
3. Celda de batería de litio ternaria tipo bolsa-
Las celdas de batería de litio ternarias de tipo bolsa-se destacan por su naturaleza liviana, delgada y flexible. Revestidas con una película de aluminio-plástico, estas celdas son livianas y duraderas, a la vez que ofrecen baja resistencia interna y un excelente rendimiento de descarga. Se han convertido en una opción ideal para aplicaciones que requieren tanto un diseño liviano como un alto rendimiento, como la electrónica de consumo y los drones.
4. Descripción general de las celdas de baterías de litio ternarias
Como tipo de batería de litio, las celdas de batería de litio ternarias se han asegurado una posición importante en el mercado gracias a sus propiedades únicas. Combinando la alta densidad de energía de los materiales ternarios con las excelentes características de rendimiento de las baterías de litio, se utilizan ampliamente en aplicaciones como vehículos eléctricos y dispositivos electrónicos. Su seguridad, velocidad de carga y vida útil han atraído una amplia atención y reconocimiento.
Las baterías de litio NCM (níquel-cobalto-manganeso) se utilizan ampliamente en vehículos eléctricos y sistemas de almacenamiento de energía debido a su excelente rendimiento en densidad de energía, ciclo de vida y seguridad. Estas celdas de batería vienen principalmente en tres formas:-cilíndrica, prismática y de bolsa-y cada forma imparte características de rendimiento únicas.
Las celdas cilíndricas, la forma más común de celdas de batería NCM, son muy elogiadas por su tamaño compacto, peso ligero y excelente seguridad. Su diseño estandarizado facilita la personalización de varios tamaños no-estándar, mientras que los procesos de fabricación maduros garantizan una alta coherencia entre las celdas. Durante el proceso de ensamblaje del paquete de baterías, las celdas cilíndricas demuestran una disipación de calor superior y respaldan una producción altamente automatizada. Sin embargo, debido a las limitaciones de la tecnología de pestañas, su rendimiento de descarga de alta-tasa es ligeramente inferior al de las celdas prismáticas con múltiples pestañas, y su voltaje de descarga es algo menor. La construcción de baterías de alta-capacidad utilizando celdas cilíndricas requiere una gran cantidad de conexiones en serie y en paralelo, lo que inevitablemente aumenta la complejidad de fabricación.
Las celdas prismáticas se ven favorecidas por su alta densidad de energía y su largo ciclo de vida, lo que las hace particularmente adecuadas para vehículos eléctricos y sistemas de almacenamiento de energía que exigen una alta densidad de energía. Fabricadas mediante un proceso de laminación, las celdas prismáticas exhiben una baja resistencia interna y soportan una descarga sostenida de alta-corriente. En comparación con las celdas tipo bolsa, ofrecen una protección estructural interna significativamente mejorada. Sin embargo, vale la pena señalar que las celdas prismáticas tienen grandes dimensiones individuales, lo que lleva a temperaturas internas más altas durante la descarga; Además, los bordes de las láminas de electrodos exhiben una menor actividad electroquímica, lo que puede resultar en una degradación significativa del rendimiento durante el uso a largo plazo-. Además, la falta de dimensiones estandarizadas limita la versatilidad y las inconsistencias en el proceso de laminación pueden provocar variaciones en el rendimiento entre celdas.
Las celdas de bolsa son valoradas por su flexibilidad y adaptabilidad de forma, lo que las hace adecuadas para aplicaciones especializadas de almacenamiento de energía y vehículos eléctricos. Por lo general, recubiertas de una película de aluminio-plástico con una estructura compuesta de múltiples-capas, estas celdas permiten una deformación significativa y al mismo tiempo logran un peso mínimo. Sin embargo, el proceso de fabricación de las células tipo bolsa es exigente, lo que limita en cierta medida su capacidad de producción en masa. En resumen, la forma de las celdas de una batería de litio ternaria influye significativamente en su rendimiento y escenarios de aplicación. Al seleccionar las celdas, es esencial considerar de manera integral los requisitos y escenarios de aplicación específicos para lograr un rendimiento y resultados óptimos.
5. Especificaciones comunes para celdas de baterías de litio ternarias
En los campos de los vehículos eléctricos y el almacenamiento de energía, las baterías ternarias de litio son muy apreciadas por su excepcional densidad de energía, ciclo de vida y rendimiento de seguridad. Estas baterías vienen en varios formatos de celdas-comúnmente cilíndricas, prismáticas y de bolsa-, cada una de las cuales ofrece características y ventajas únicas. Por ejemplo, las celdas cilíndricas son elogiadas por su tamaño compacto, peso ligero y excelente seguridad; las células prismáticas se ven favorecidas por su alta densidad de energía y su largo ciclo de vida; y las celdas de bolsa son valoradas por su flexibilidad y moldeabilidad, lo que las hace adecuadas para aplicaciones especializadas. Al seleccionar celdas de batería, es fundamental comprender los pros y los contras de cada tipo y considerar los requisitos de aplicación y los casos de uso específicos.
A continuación, examinamos más a fondo las especificaciones de las baterías ternarias de litio. Tomando como ejemplo la batería ternaria de litio A123 39Ah, este tipo de batería típica de iones de litio-se utiliza ampliamente en vehículos eléctricos y aplicaciones de almacenamiento de energía. Sus especificaciones y características de rendimiento son cruciales para el rendimiento general y la eficacia operativa de la batería.
① Celdas cilíndricas
Las celdas cilíndricas son un factor de forma común para las baterías ternarias de litio; Vienen en varias especificaciones y poseen características únicas.
18650 Células Ternarias
La celda ternaria 18650 normalmente ofrece un rango de capacidad de 1000 mAh a 3500 mAh. Debido a sus diversas especificaciones, estas células son adecuadas para una amplia gama de aplicaciones y se encuentran frecuentemente en dispositivos cotidianos como bancos de energía y juguetes eléctricos. Sus características notables incluyen una capacidad individual sustancial combinada con una corriente de descarga relativamente constante, lo que los hace particularmente-adecuados para aplicaciones con demandas de corriente bajas.
En cuanto al embalaje, las celdas ternarias 18650 suelen contar con una carcasa de acero para mantener su estructura cilíndrica. Este diseño los convierte en una opción ideal para productos portátiles como bancos de energía livianos. Sin embargo, una calidad deficiente de la batería puede generar riesgos para la seguridad, incluidos riesgos de explosión.

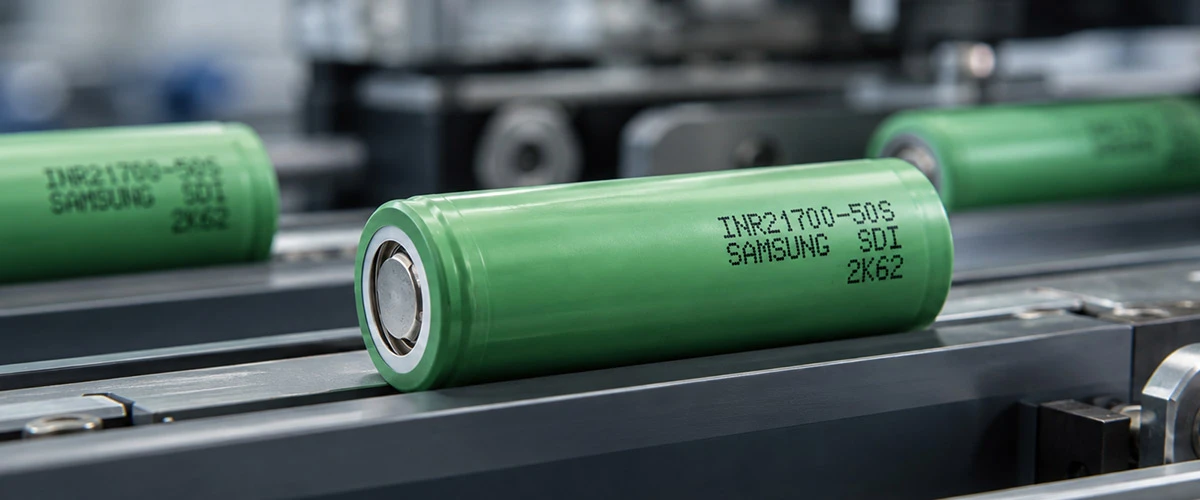

2. 21700 Celda Ternaria
La celda ternaria 21700 mide 21 mm de diámetro y 70 mm de longitud, pesa aproximadamente 68 gy ofrece un rango de capacidad de 4000 mAh a 5000 mAh. Por ejemplo, la celda de 21700-6000 mAh producida por Greatech Battery cuenta con una capacidad de 6000 mAh, estableciendo un nuevo récord de capacidad de celda y logrando un aumento del 20 % en la densidad de energía.
Las celdas 21700 desempeñan un papel fundamental en aplicaciones como vehículos eléctricos y herramientas eléctricas de alto-rendimiento (por ejemplo, taladros eléctricos), lo que representa una tendencia importante en el sector de las baterías eléctricas.
A continuación, consideremos la celda ternaria 32650. Estas celdas suelen ofrecer capacidades que van desde 4500 mAh a 6500 mAh, siendo la variante de 5000 mAh la más común. Miden aproximadamente 32 mm de diámetro y 65 mm de longitud, con un voltaje estándar de 3,2 V.
Gracias a sus excelentes capacidades de descarga continua, las celdas ternarias 32650 son componentes cruciales en juguetes eléctricos, fuentes de alimentación de respaldo, baterías UPS y sistemas de generación de energía híbrida eólica o eólica-solar. Además, existen otros modelos de celdas ternarias-como el 14430, 14500, 16650, 18350 y 18500-, cada uno de los cuales ofrece diferentes capacidades e idoneidad para las aplicaciones. Por ejemplo, las 14500 celdas vienen en varias especificaciones-como 500 mAh, 800 mAh y 1000 mAh, y se encuentran comúnmente en productos electrónicos de consumo. Con capacidades que suelen oscilar entre 2000 mAh y 2800 mAh y la capacidad de entregar altas corrientes de descarga, son ideales para dispositivos que requieren una potencia significativa, como herramientas eléctricas.
La convención de nomenclatura para las dimensiones de las celdas prismáticas sigue reglas específicas: una secuencia de seis-dígitos representa el grosor, el ancho y la altura, todos medidos en milímetros. Si alguna de las tres dimensiones alcanza o supera los 100 mm, se inserta una barra para separar los valores; por el contrario, si una dimensión es inferior a 1 mm, se antepone la letra "t" para indicar que la medida está en décimas de milímetro.
Las células prismáticas se utilizan ampliamente en diversos sectores, incluidos los de energía motriz y almacenamiento de energía, robótica y sistemas de respaldo de emergencia. Utilizan un proceso de laminación (apilamiento) que reduce la resistencia interna, lo que permite una descarga continua de alta-corriente. En comparación con las celdas de bolsa prismáticas, este diseño ofrece una protección estructural interna significativamente mejorada. Sin embargo, las celdas prismáticas también tienen ciertos inconvenientes: el gran tamaño de las celdas individuales puede provocar aumentos de temperatura dentro de la pila de electrodos durante una descarga de alta-corriente; los bordes de las láminas de electrodos exhiben una menor actividad electroquímica, lo que puede causar una degradación significativa del rendimiento durante el uso a largo plazo-; y las variaciones en las dimensiones y las inconsistencias en el proceso de laminación dan como resultado una mala intercambiabilidad.
③ Células de bolsa
Las celdas de bolsa son reconocidas por su excepcional flexibilidad y moldeabilidad. Al utilizar un embalaje laminado de aluminio-plástico y un diseño estructural de-capas apiladas, no solo ofrecen un rendimiento de seguridad mejorado sino que también ofrecen excelentes características de potencia de salida. Además, sus dimensiones son muy flexibles y fácilmente adaptables, lo que les permite cumplir con los requisitos de personalización específicos del cliente.
Las celdas de bolsa destacan en aplicaciones especializadas como vehículos eléctricos y sistemas de almacenamiento de energía. En comparación con las baterías-de carcasa rígida, ofrecen numerosas ventajas-que incluyen flexibilidad de diseño, peso ligero, baja resistencia interna, alta seguridad, ciclo de vida prolongado y alta densidad de energía. Estos atributos aumentan efectivamente la densidad energética de los paquetes de baterías, reduciendo así la brecha de autonomía entre los vehículos eléctricos y los vehículos con motor de combustión interna.
Sin embargo, las baterías de bolsa también enfrentan ciertos desafíos. En primer lugar, la cadena de suministro requiere una mayor maduración; La dependencia de canales de abastecimiento limitados para materias primas y equipos de producción específicos limita la eficiencia de la producción y el control de costos. En segundo lugar, la eficiencia del ensamblaje del paquete es relativamente baja; Debido a la rigidez estructural limitada, se requieren soportes de plástico adicionales durante el montaje, lo que consume espacio y reduce la eficiencia general. Además, las limitaciones del laminado de aluminio-plástico dificultan el aumento del espesor de las celdas, mientras que la longitud de las celdas ya se acerca al límite práctico de 500 a 600 mm. Por último, los costos siguen siendo relativamente altos, ya que el mercado interno todavía depende en gran medida de las importaciones de materiales laminados plásticos de aluminio-de alta gama-, lo que aumenta los gastos de producción.
6. Comparación de rendimiento de celdas de batería con diferentes especificaciones
Al explorar las ventajas únicas de las celdas de bolsa, también debemos considerar las diferencias de rendimiento entre celdas de diversas especificaciones.
① Densidad de energía
Entre las celdas cilíndricas, la celda 21700 ofrece un aumento del 30% en capacidad en comparación con la celda 18650, lo que resulta en una densidad de energía correspondientemente mayor. Esta mejora se logra mediante una estrategia de reducir el contenido de cobalto y al mismo tiempo aumentar el contenido de níquel, aumentando así de manera efectiva la producción de energía de la celda. Cuando estas celdas se ensamblan en paquetes de baterías, la autonomía del vehículo se amplía significativamente. Por ejemplo, la celda de 21700-6000 mAh producida por Far East cuenta con una capacidad de 6000 mAh; esto no sólo lleva el límite superior de capacidad de la celda a nuevas alturas, sino que también logra un aumento del 20% en la densidad de energía. Por el contrario, el rango de capacidad típico para 18650 celdas está entre 1000 mAh y 3500 mAh.
En cuanto a las células prismáticas y de bolsa, sus densidades de energía varían según el escenario de aplicación. Tomando como ejemplo la celda prismática doméstica convencional de 50 Ah, alcanza una densidad de energía de 205 Wh/kg, con una eficiencia de paquete a nivel de sistema- de aproximadamente el 70 %. Las celdas de bolsa también poseen características únicas en cuanto a densidad de energía; sin embargo, su desempeño real es complejo, ya que enfrentan desafíos como una cadena de suministro incompleta, baja eficiencia en el ensamblaje de paquetes y limitaciones en las dimensiones de las celdas.
② Ciclo de vida
El ciclo de vida de una celda de batería está influenciado por varios factores, como los materiales y los procesos de fabricación. Tomando como ejemplo las celdas ternarias de iones de litio-, su vida útil teórica es de aproximadamente 800 ciclos-una cifra moderada entre las baterías comerciales de iones de litio-recargables. Específicamente, con respecto a las celdas ternarias 18650, el ciclo de vida varía según el escenario de aplicación; por ejemplo, en dispositivos como los bancos de energía, la calidad de la batería se convierte en un factor crítico que afecta el ciclo de vida.
Las celdas ternarias se utilizan con frecuencia en vehículos eléctricos y herramientas eléctricas (como taladros eléctricos) que requieren un funcionamiento frecuente. Su ciclo de vida se ve afectado por múltiples factores, incluidos los procesos de fabricación y los entornos operativos. En condiciones estándar de carga-descarga, los principales fabricantes suelen garantizar un ciclo de vida superior a 500 ciclos. Sin embargo, en aplicaciones prácticas, los problemas relacionados con la consistencia del paquete de baterías pueden reducir el ciclo de vida a alrededor de 400 ciclos. Por el contrario, la adopción de una estrategia de "carga/descarga superficial" puede extender el ciclo de vida a más de 1000 ciclos.
En comparación, las celdas prismáticas pueden alcanzar una vida útil de 2000 ciclos en condiciones de carga/descarga de 1C; Incluso después de tantos ciclos, las celdas prismáticas-de mejor rendimiento conservan el 80 % de su capacidad original. En condiciones idénticas, 18650 celdas funcionan de manera menos impresionante, e incluso las celdas de mayor-calidad conservan solo alrededor del 70 % de su capacidad. Por lo tanto, las baterías prismáticas demuestran un rendimiento superior en términos de ciclo de vida.
Además, el ciclo de vida de las celdas de bolsa se ve influenciado de manera similar por factores como la calidad del material y los entornos operativos. Sin embargo, problemas como una cadena de suministro poco desarrollada y una menor eficiencia en el ensamblaje de paquetes también pueden afectar su vida útil real.
③ Desempeño de seguridad
En cuanto al rendimiento de seguridad, las diferentes especificaciones de celda exhiben características distintas, lo que requiere una evaluación integral basada en escenarios y requisitos de aplicación específicos. Por ejemplo, la celda 18650-un tipo de celda cilíndrica-utiliza una carcasa de acero; si la calidad es deficiente, puede representar un riesgo de seguridad que implica una posible explosión. Mientras tanto, la celda 21700 logra un excelente equilibrio entre tamaño y capacidad y se utiliza con frecuencia en vehículos eléctricos y herramientas eléctricas de alta-demanda como taladros eléctricos; en consecuencia, su desempeño en seguridad es un área clave de atención.
Además, otros modelos de celdas cilíndricas-como el 14430, 14500, 16650, 18350 y 18500 se utilizan ampliamente en la electrónica de consumo. El rendimiento de seguridad de estas células también debe evaluarse según sus casos de uso específicos.
Las celdas prismáticas presentan dimensiones individuales más grandes; Durante una descarga de alta-corriente, la temperatura interna del núcleo de la celda aumenta y los bordes de las láminas de electrodos exhiben una menor actividad electroquímica, lo que puede provocar una degradación del rendimiento con el tiempo. Sin embargo, en comparación con las celdas de bolsa prismáticas, las celdas prismáticas (con carcasas rígidas) ofrecen ventajas significativas en términos de protección estructural interna.
Las celdas de bolsa utilizan un embalaje laminado de aluminio-plástico y una estructura de electrodos apilados, lo que demuestra un sólido rendimiento de seguridad. Sin embargo, es importante señalar que las celdas de bolsas aún enfrentan ciertas limitaciones, como una cadena de suministro poco desarrollada y una menor eficiencia en el ensamblaje de los paquetes. Por lo tanto, seleccionar la celda adecuada requiere una consideración integral de varios factores para lograr un rendimiento y resultados óptimos.
7. Descripción general de las especificaciones de las celdas de baterías de litio ternarias
Habiendo analizado las características de seguridad de varias celdas de batería, ahora resumimos las especificaciones de las celdas de batería de litio ternarias. Desde celdas 18650 y 21700 hasta otros tipos de celdas cilíndricas, prismáticas y de bolsa, cada especificación ofrece distintas ventajas y se adapta a escenarios de aplicación específicos. Al hacer una selección, es esencial considerar los requisitos específicos y los casos de uso de manera integral para garantizar el rendimiento y la seguridad óptimos de la batería.
La diversidad de especificaciones para las celdas de baterías ternarias de litio da como resultado características de rendimiento variables. En cuanto a la densidad de energía, las celdas 21700 ofrecen mayor capacidad y densidad de energía que las celdas 18650, mientras que las celdas prismáticas y de bolsa también demuestran distintas ventajas de densidad de energía en escenarios de aplicación específicos. El ciclo de vida está influenciado por múltiples factores, incluidas las especificaciones de la celda y las condiciones de funcionamiento; por ejemplo, las células prismáticas a menudo presentan un ciclo de vida superior en comparación con las células 18650, mientras que el ciclo de vida de las células de bolsa depende de circunstancias específicas. Además, el rendimiento de seguridad varía según las diferentes especificaciones de celda, lo que requiere una evaluación integral de los escenarios y requisitos de aplicación durante el proceso de selección. Por lo tanto, al seleccionar celdas de batería de litio ternarias, se debe evaluar minuciosamente la densidad de energía, el ciclo de vida y el rendimiento de seguridad a la luz de las necesidades de la aplicación real para elegir la especificación más adecuada y garantizar un rendimiento óptimo de la batería.
